Горизонтально направленное бурение – это современная технология бестраншейной прокладки подземных коммуникаций. С ее помощью можно прокладывать кабели, трубы и другие инженерные сети под разнообразными зданиями, реками, дорогами, железнодорожными путями и другими препятствиями, без вскрытия поверхности.
Установки ГНБ способны создавать скважины по криволинейной траектории с отклонением до 2 градусов на метр трассы. Они незаменимы в условиях города. Но как правильно выбрать установку для горизонтально направленного бурения? Здесь нужно понимать, какие установки вообще существуют, какие у них возможности и основные параметры. Единая международная классификация установок ГНБ была разработана в Европе в 2000 году и объединила множество существовавших систем.
Она основана на трех ключевых параметрах. Это максимальная тяговая сила, крутящий момент и масса установки. Согласно этой классификации, установка для горизонтального бурения может быть поделена на четыре основных класса.
- Мини-установка – это самая компактная машина с тяговым усилием до 1000 кН и массой до 7 тонн. Они предназначены для прокладки кабельных линий и полиэтиленовых труб диаметром до 250 мм на расстоянии до 250 метров. Это классический выбор для города.
- Миди установки — это наиболее универсальный класс с массой 7,25 тонн. Они способны прокладывать трубопроводы диаметром до 800 мм на расстояние до 750 метров, успешно работая как на пересеченной местности, так и в городе. Именно этот класс считается наиболее востребованным для проведения ГНБ в Киеве.
- Макси машины, как правило, используются для прокладки трубопроводов большого диаметра и протяженных переходов длиной до 1200 метров.
- Мегаустановки для ГНБ – это самые мощные машины с массой более 60 тонн. Они применяются при строительстве магистральных трубопроводов очень большой длины и до 1800 миллиметров.

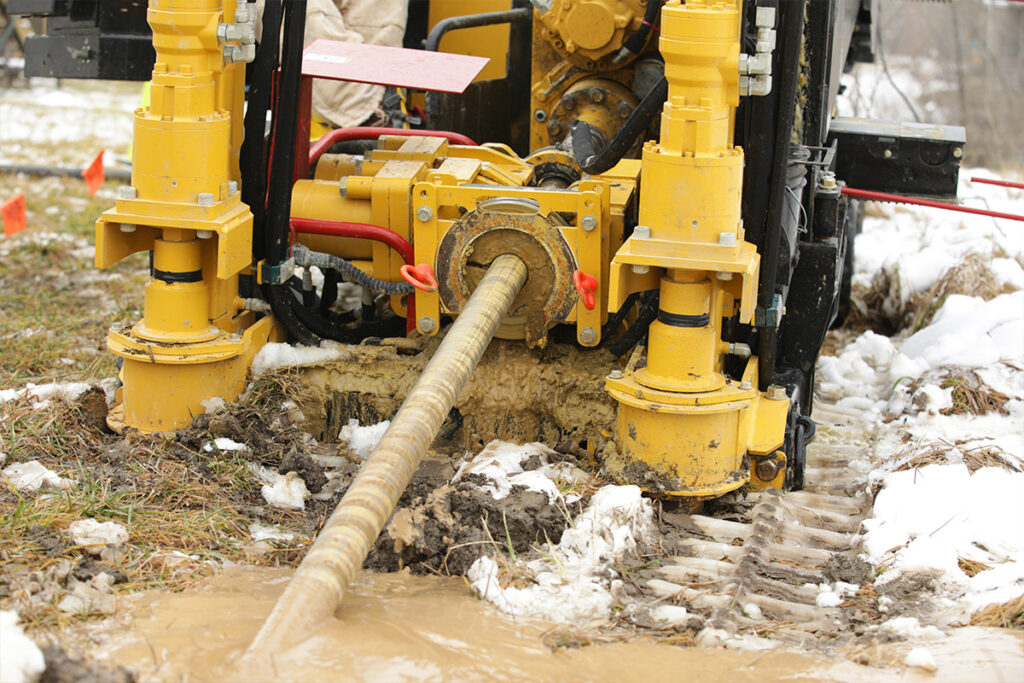

Помимо деления на классы по мощности, существуют и другие важные различия. По способу передвижения установки для горизонтального бурения бывают самоходными, прицепными, полуприцепными или стационарными. Самоходные на гусеничном ходу это наиболее распространенный тип для установок класса мини и миди. Они отличаются хорошей проходимостью и устойчивостью в процессе работы. По типу привода различают дизельные и электрические установки для ГНБ бурения.
